Kidde Brand- und Explosionsschutz GmbH - CO₂- Feuerlöschanlage System Hochdruck

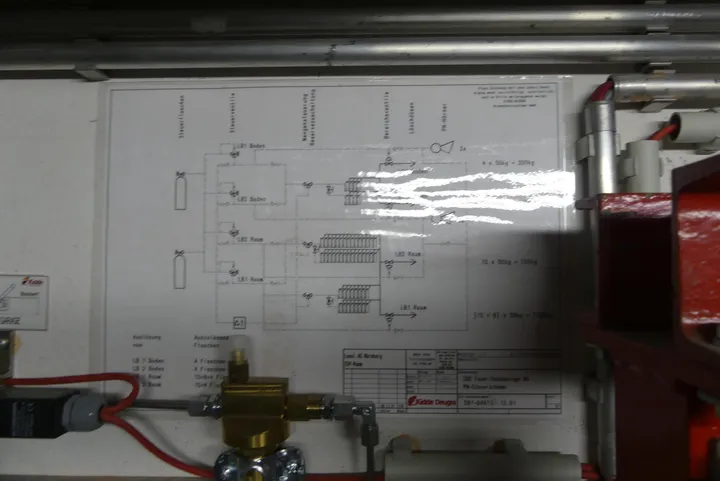

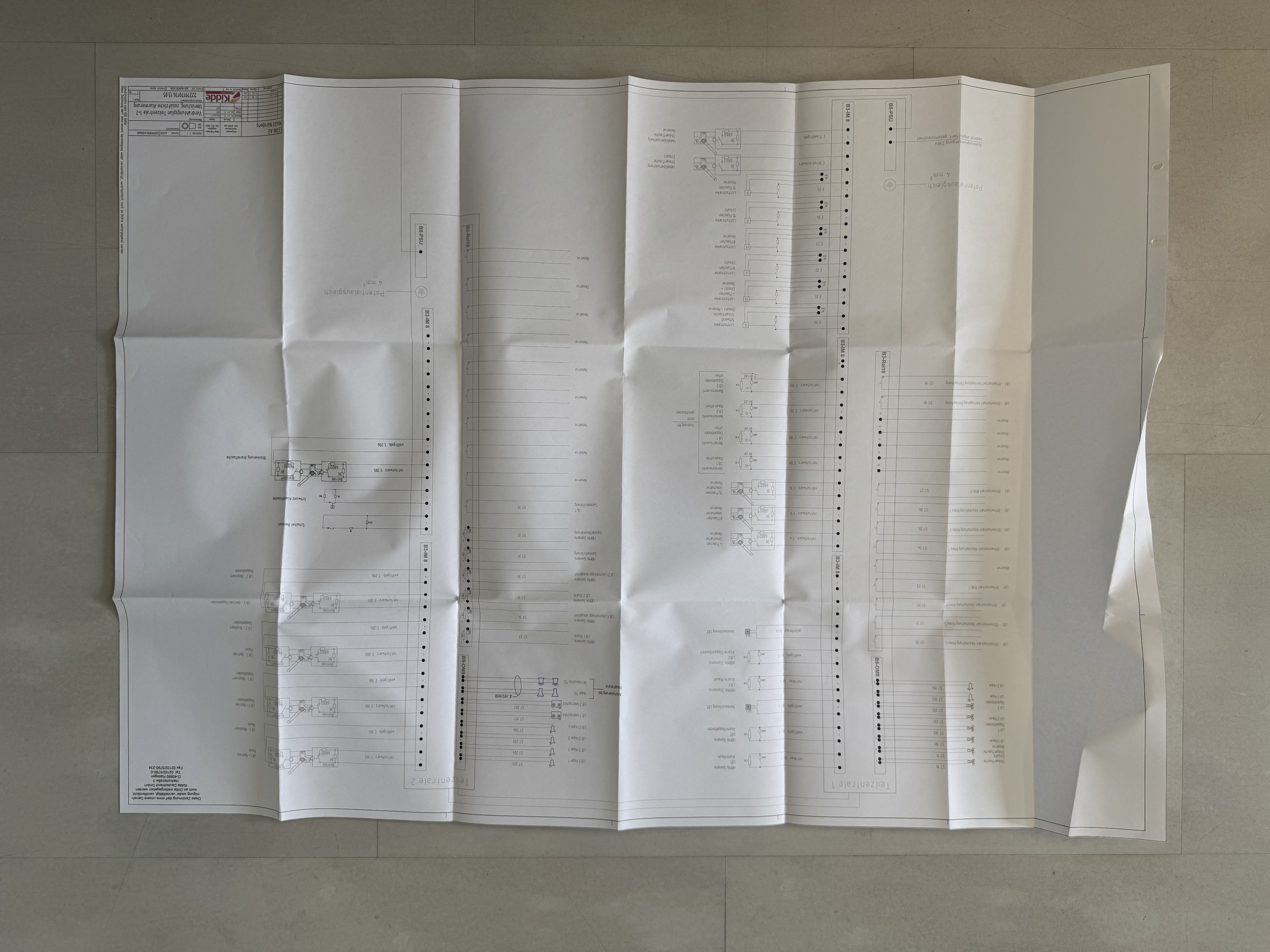

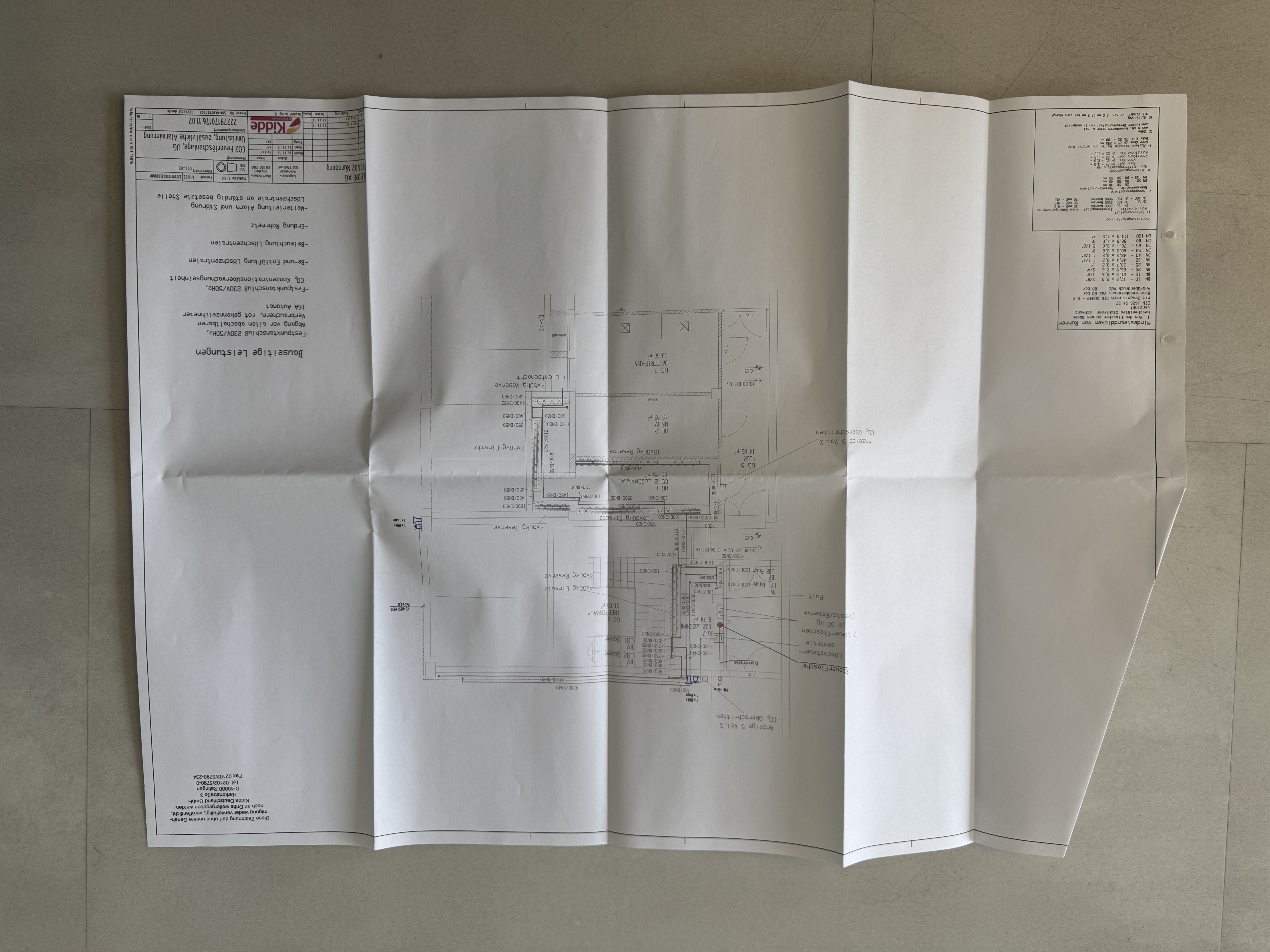

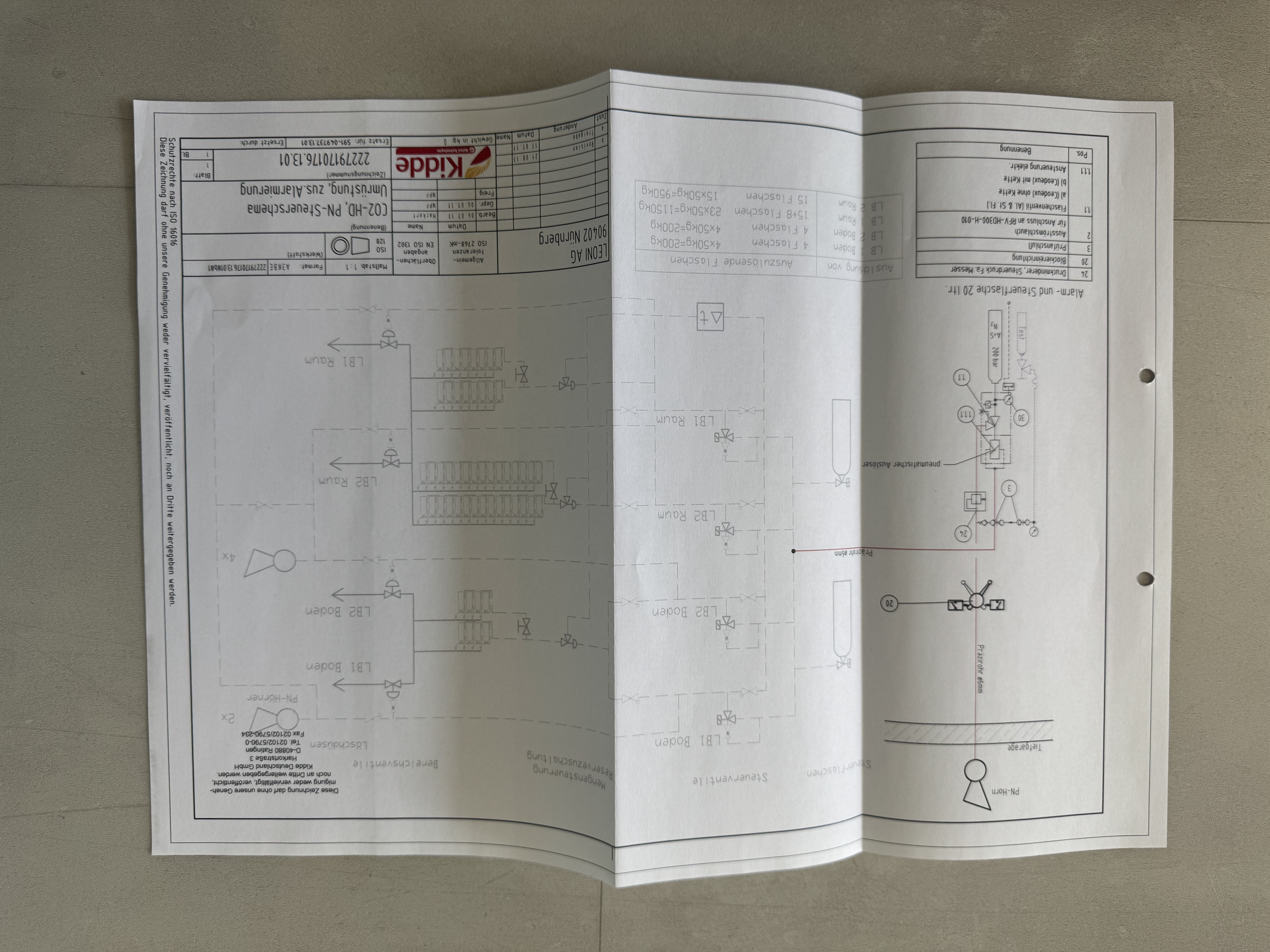

Aus den beiliegenden Zeichnungen und Plänen sind folgende Angaben zur Anlage abzulesen:

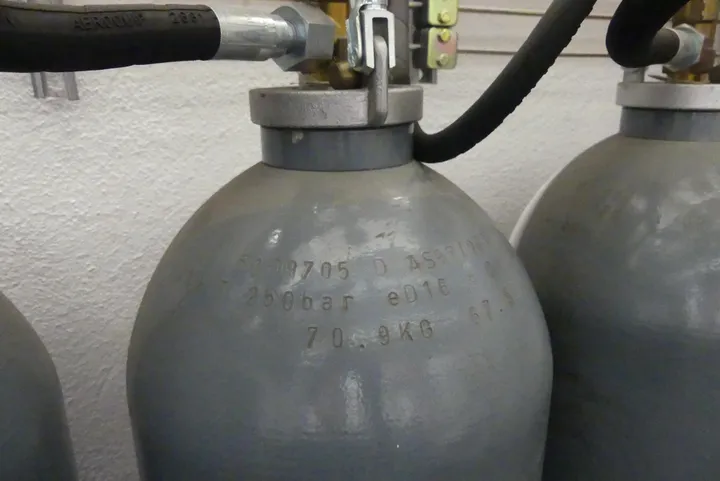

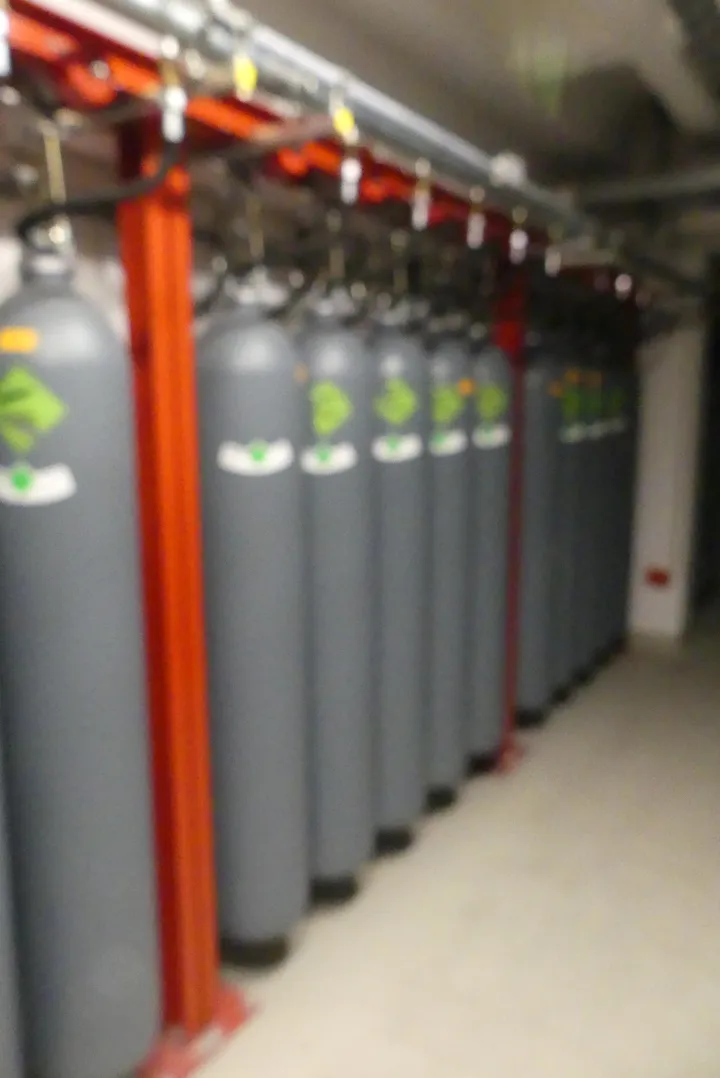

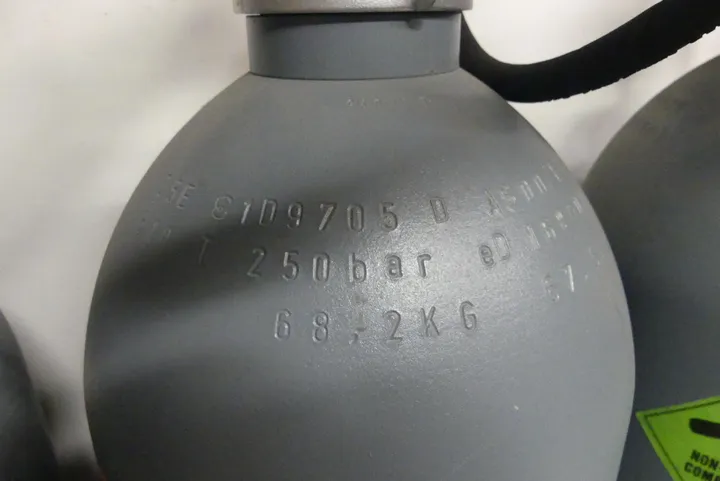

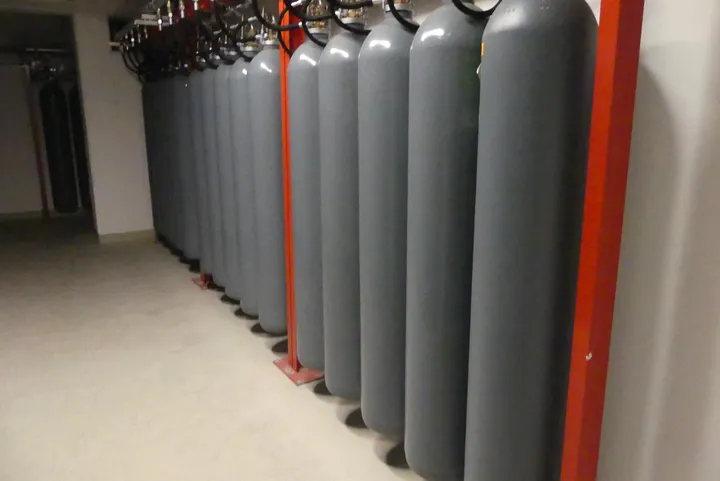

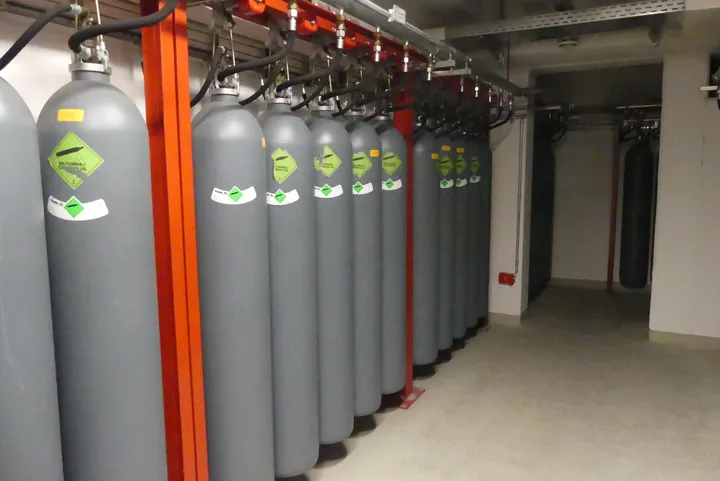

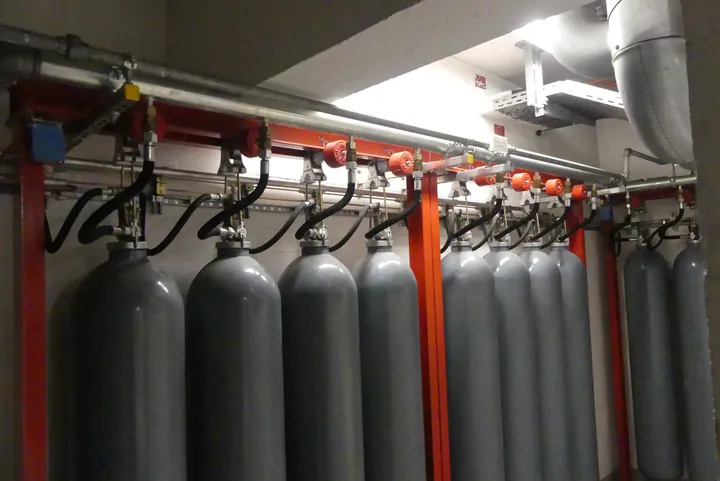

Anzahl und Größe der CO₂-Flaschen:

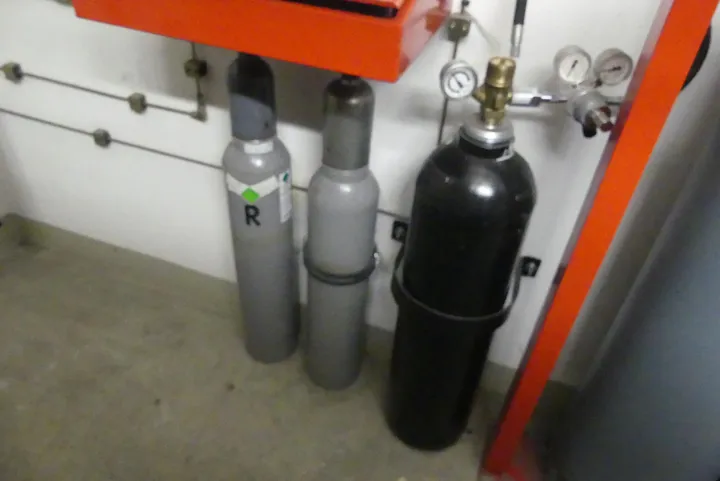

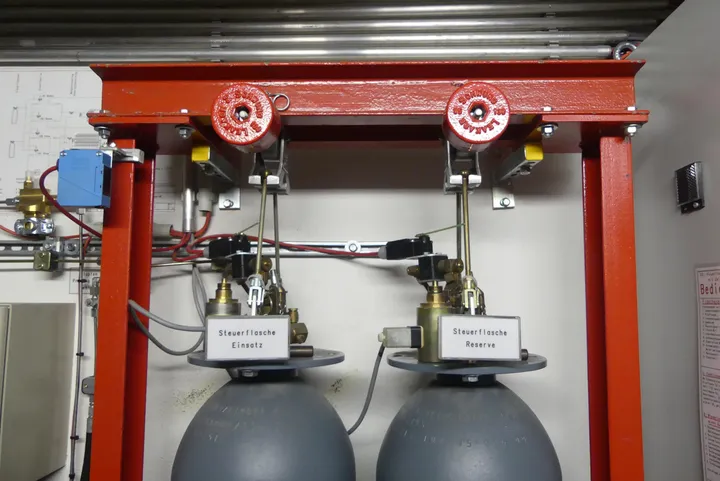

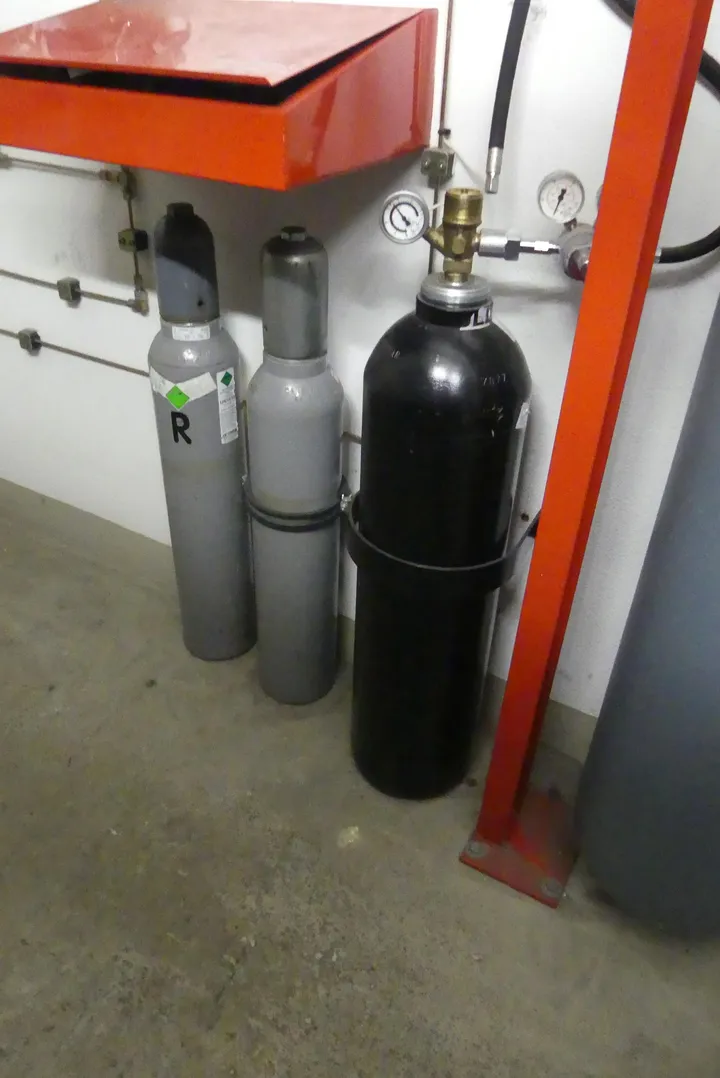

Steuerflaschen:
- 2 × 20 l (für Auslösung, Alarm, Reserve)

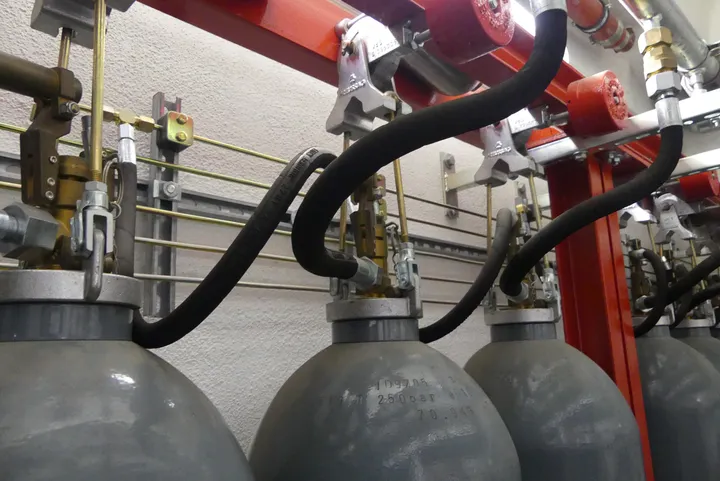

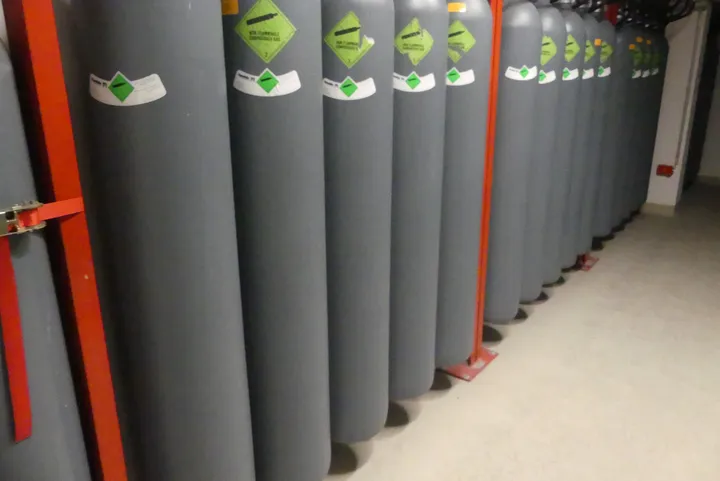

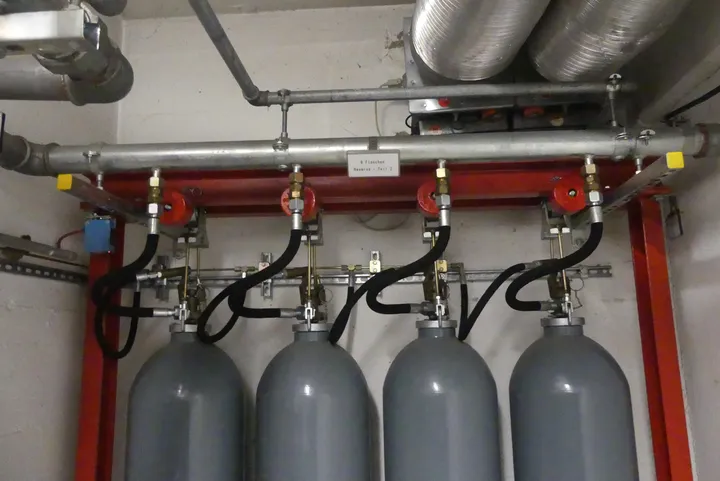

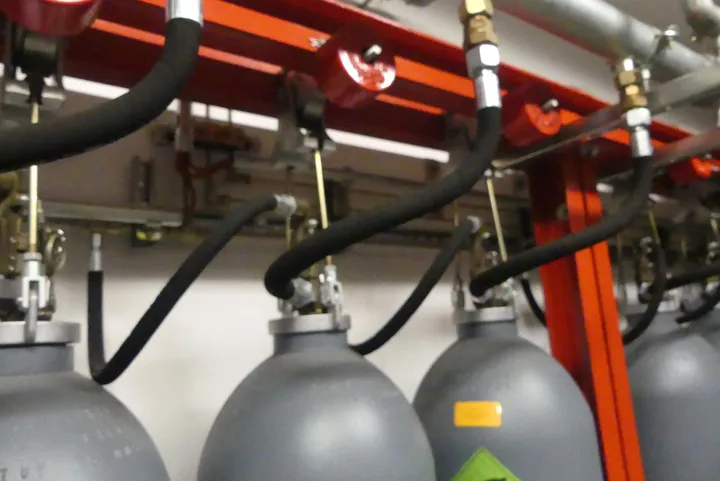

Einsatzflaschen:

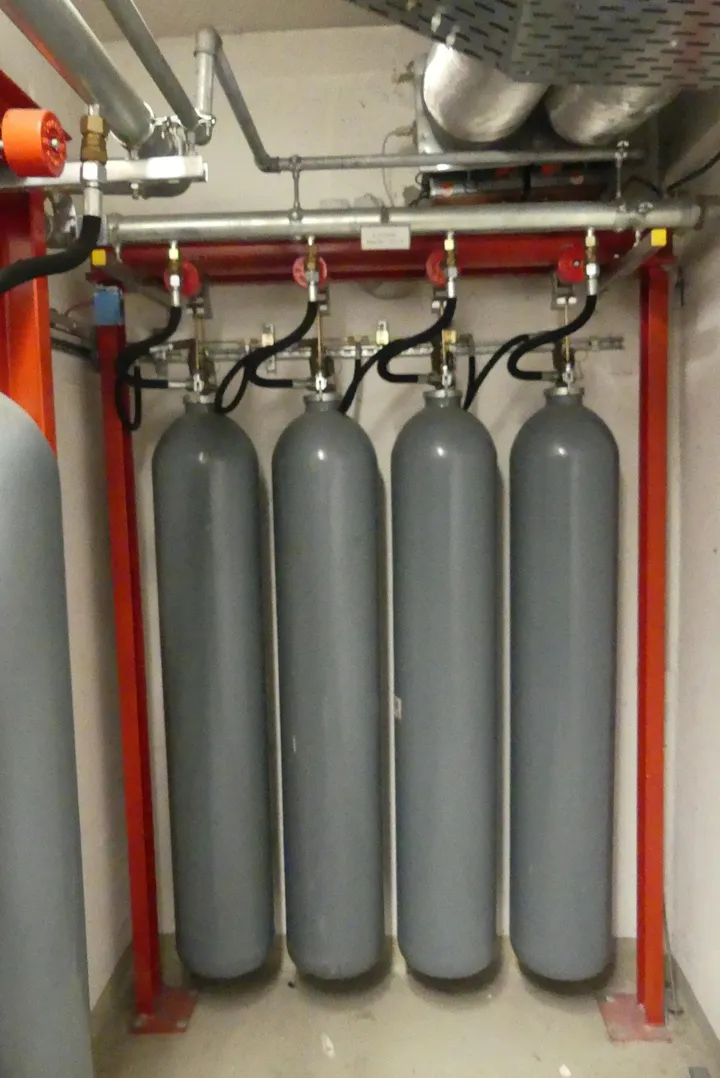

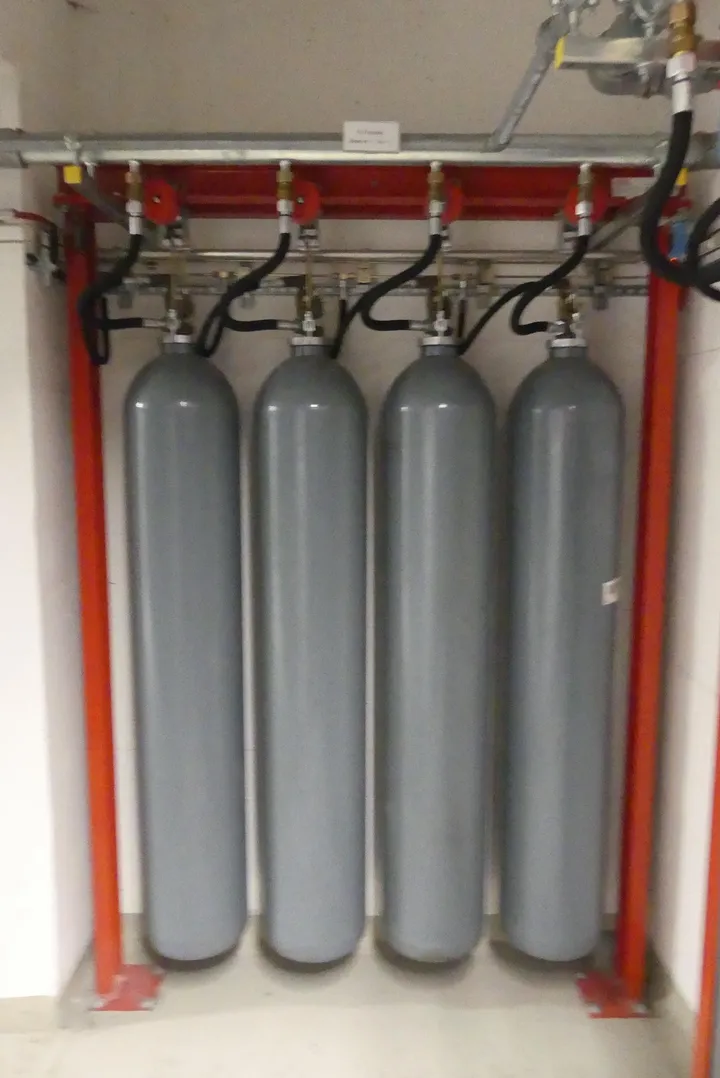

- LB1 Boden: 4 × 50 kg
- LB2 Boden: 4 × 50 kg
- LB2 Raum: 23 × 50 kg
- LB1 Raum: 15 × 50 kg
= gesamt 46 Flaschen (davon 42 Einsatzflaschen à 50 kg + 2 Steuerflaschen à 20 l + 2 Reserve 50 kg)

Gesamtfüllmenge CO₂ (kg):
- 42 × 50 kg = 2.100 kg CO₂ (ohne Steuerflaschen, da diese nur Auslösung)

Löschbereiche / Auslegung:
- LB1 Boden → 200 kg CO₂
- LB2 Boden → 200 kg CO₂
- LB2 Raum → 1.150 kg CO₂
- LB1 Raum → 950 kg CO₂

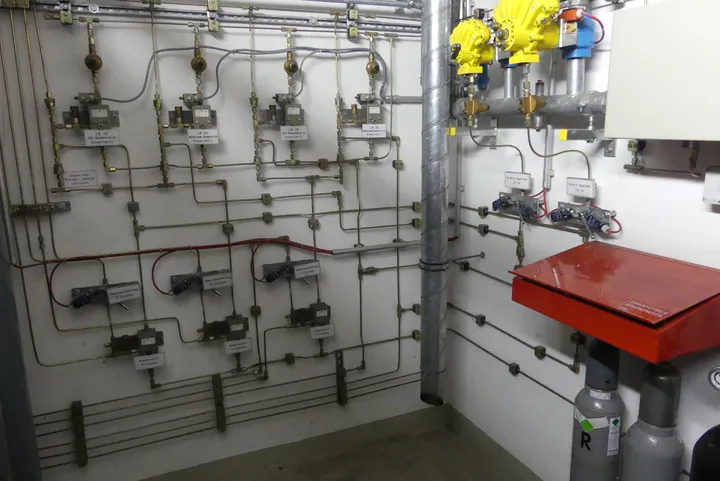

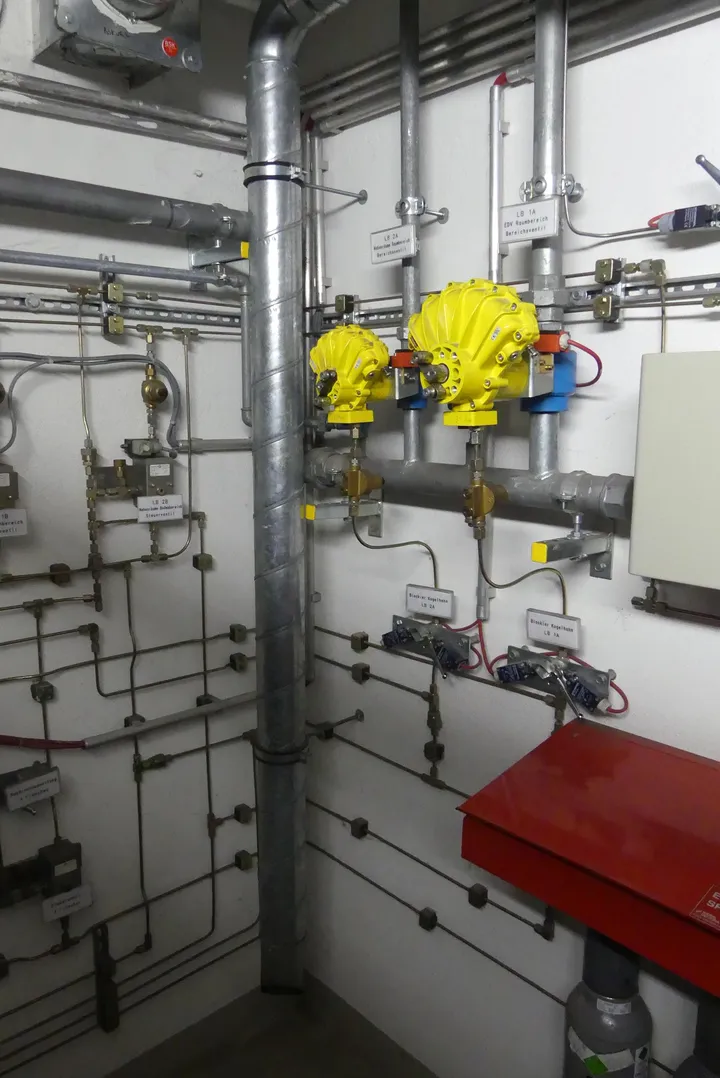

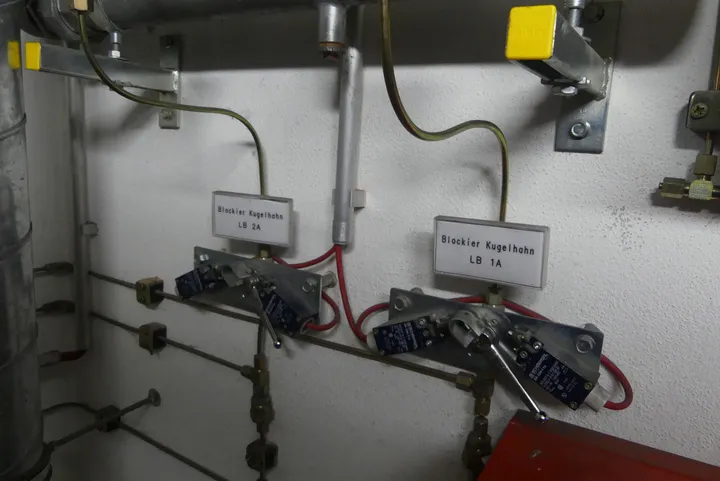

Steuer- und Auslöseeinrichtungen:

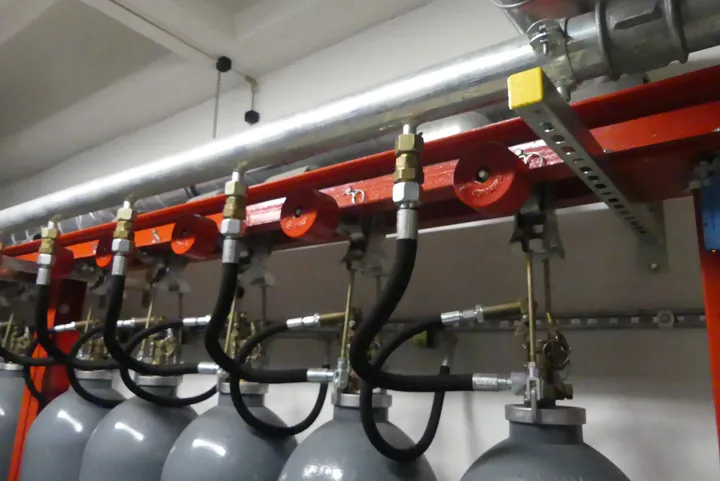

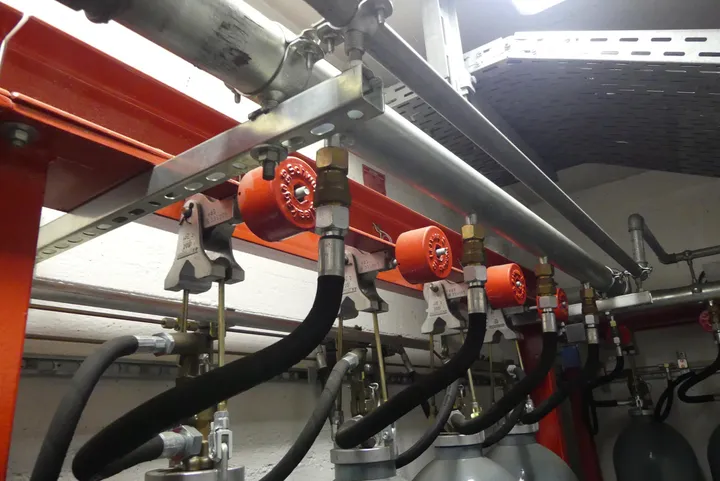

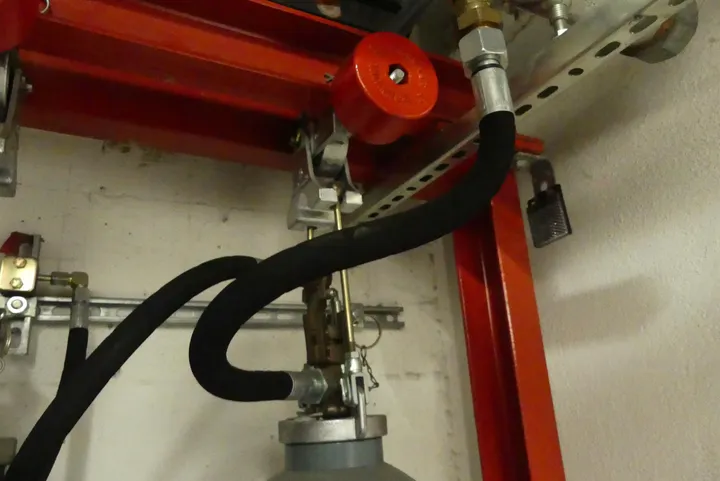

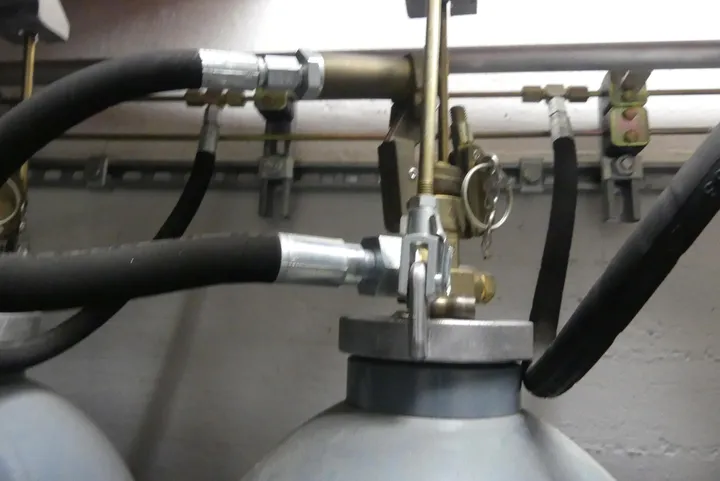

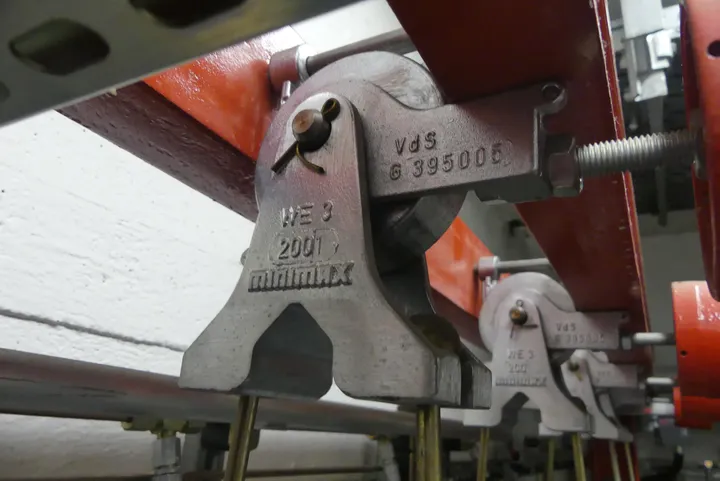

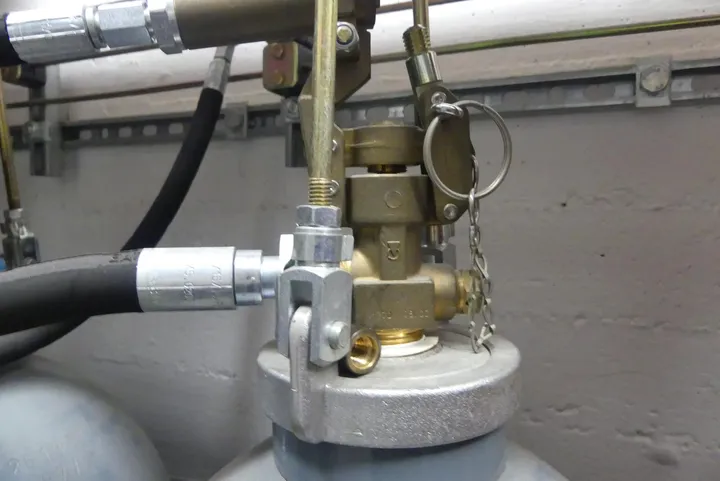

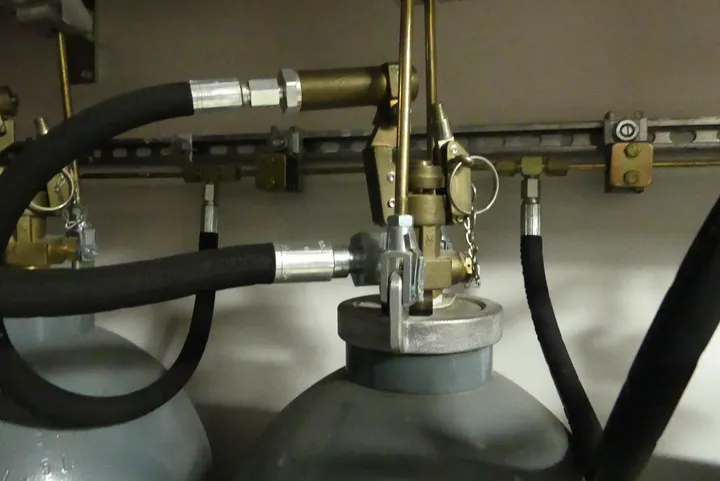

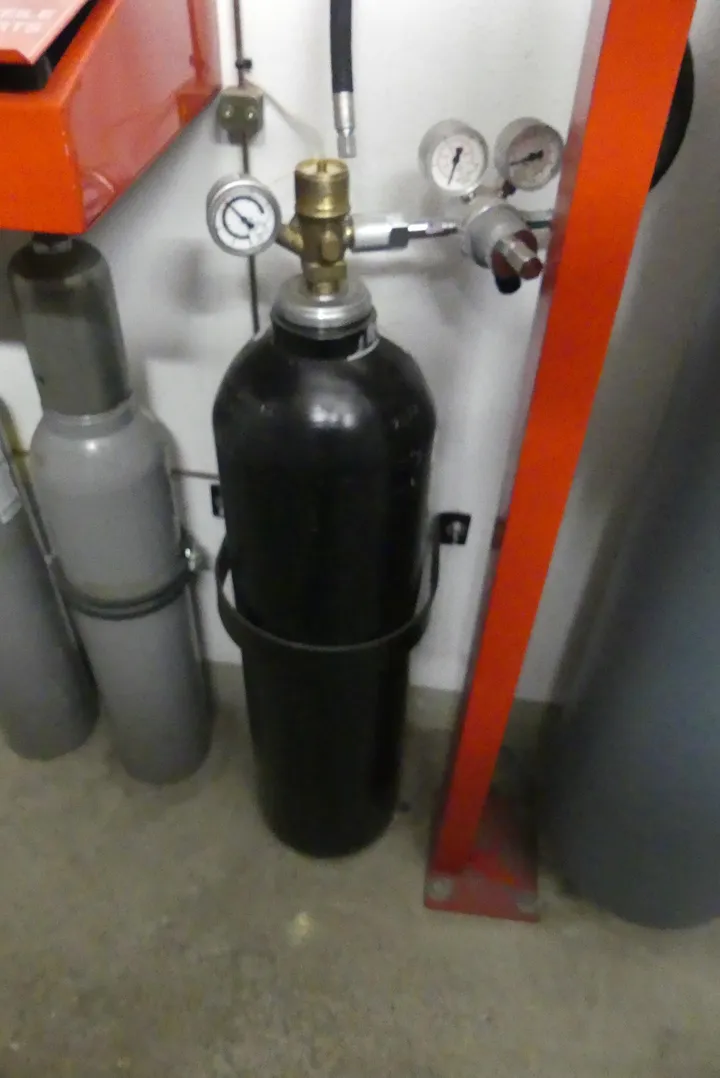

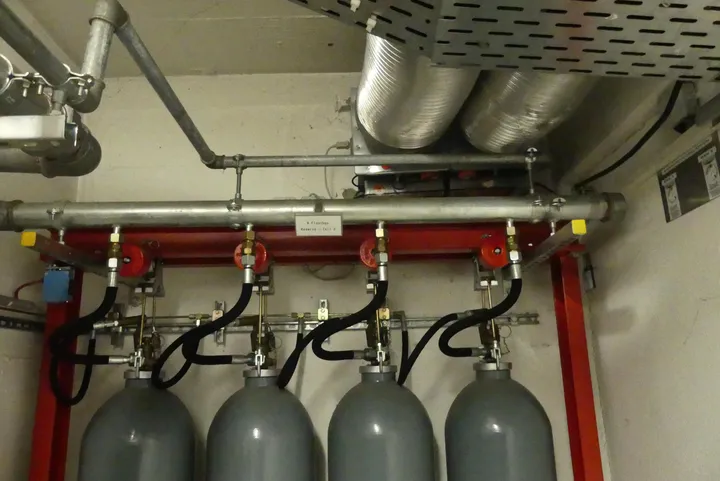

- Steuerflaschen (20 l CO₂, pneumatischer Auslöser)

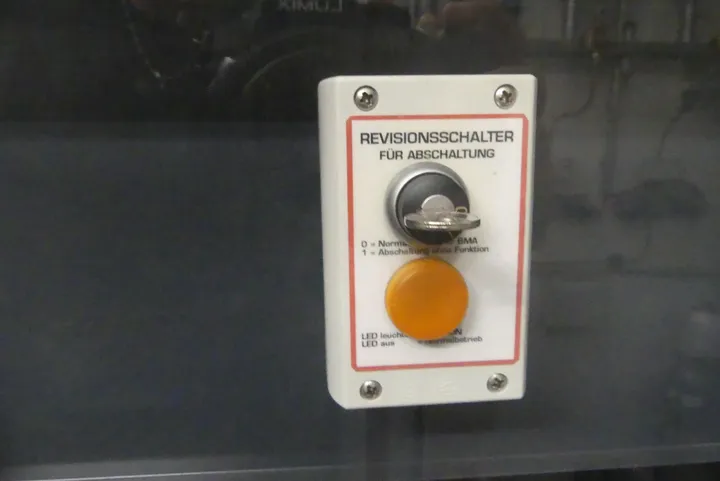

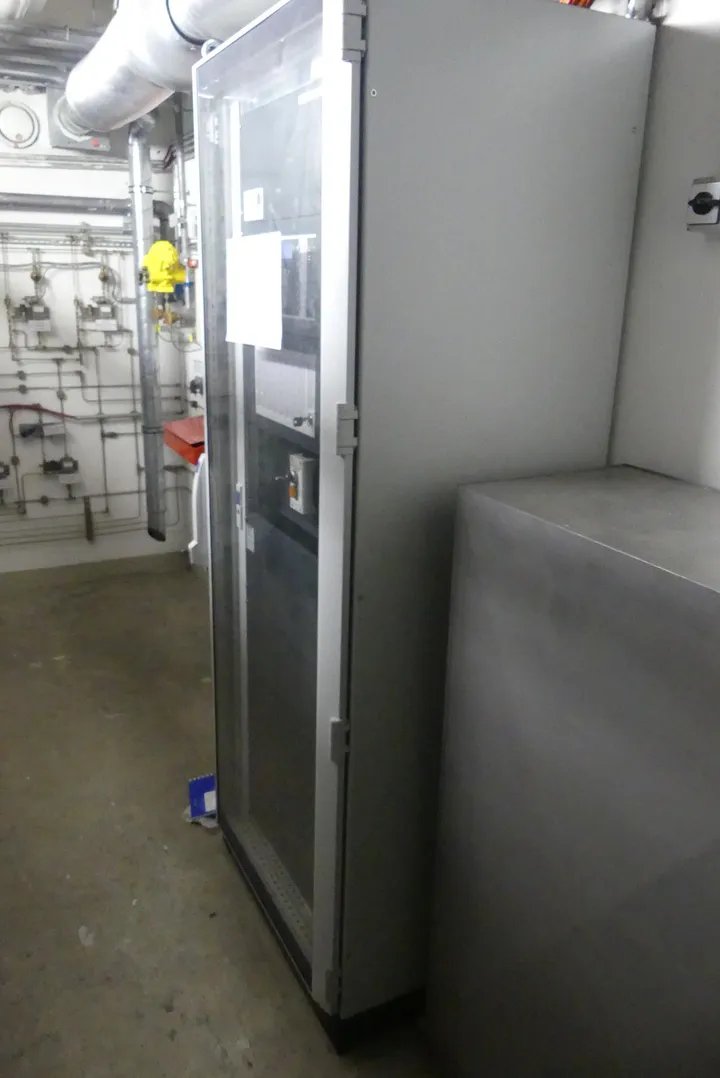

- Löschsteuerzentrale mit Hand- und Automatik-Auslösung

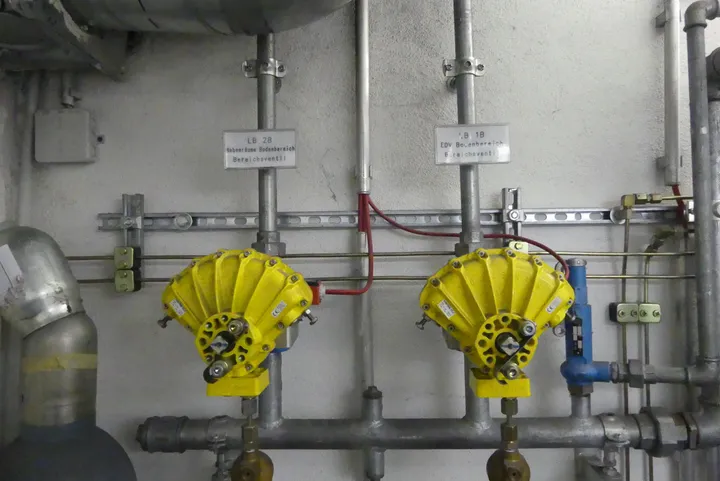

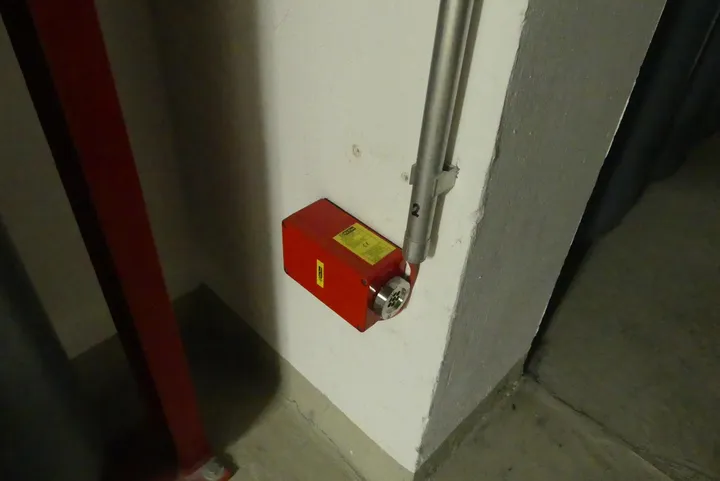

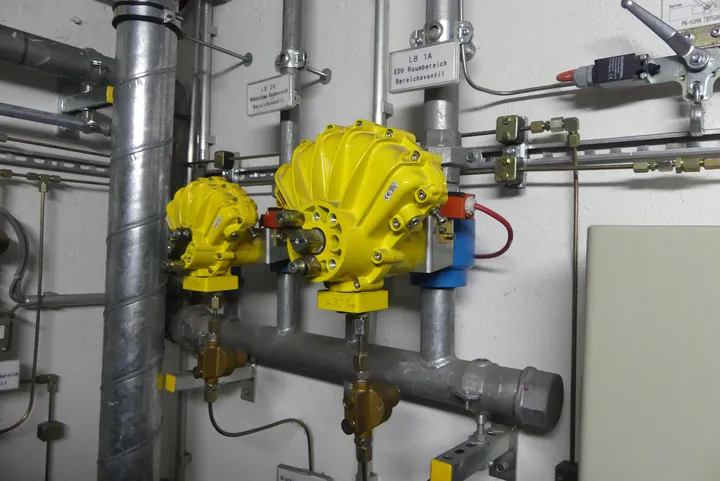

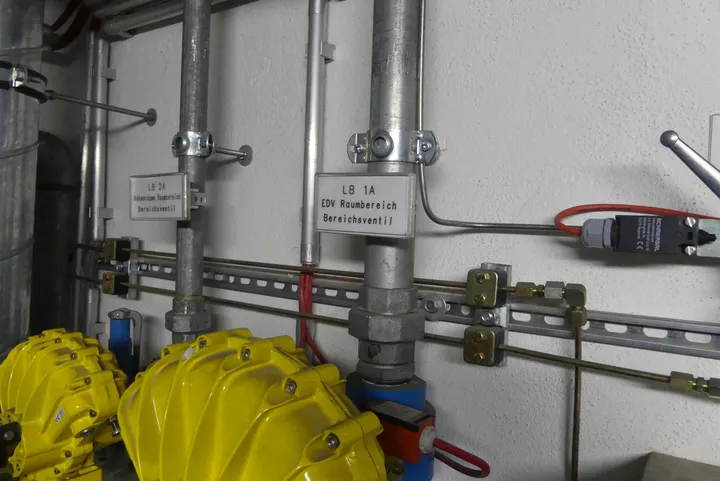

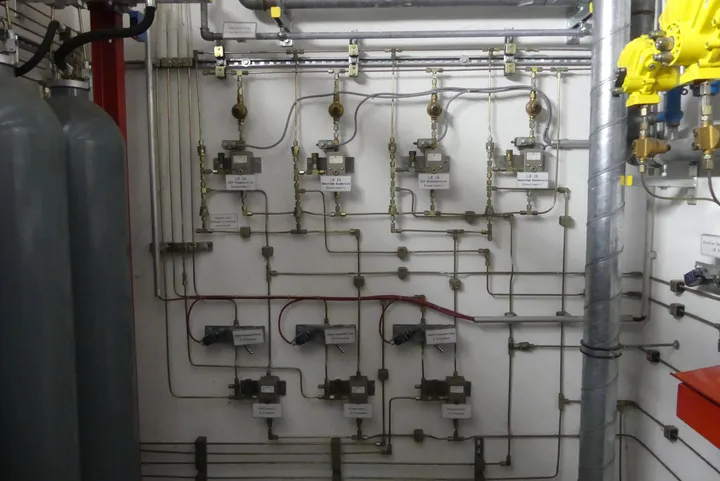

- Bereichsventile je Löschabschnitt

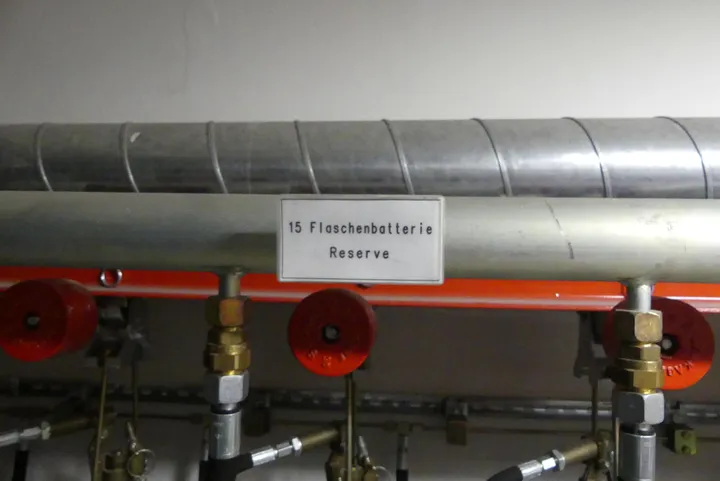

- Mengenschaltung & Reserveumschaltung vorhanden

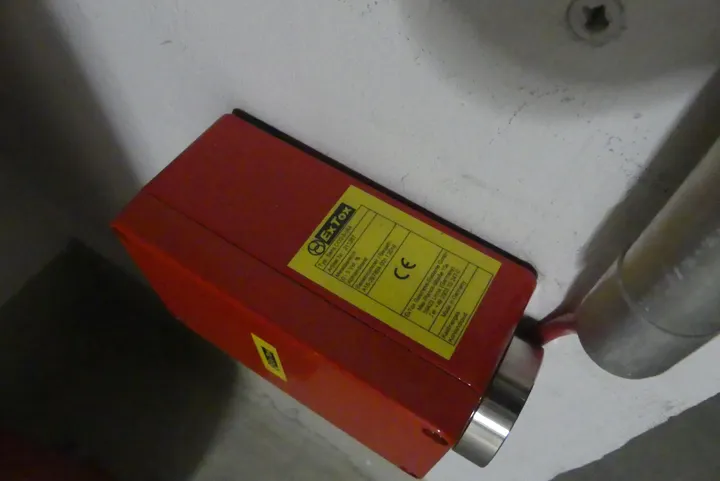

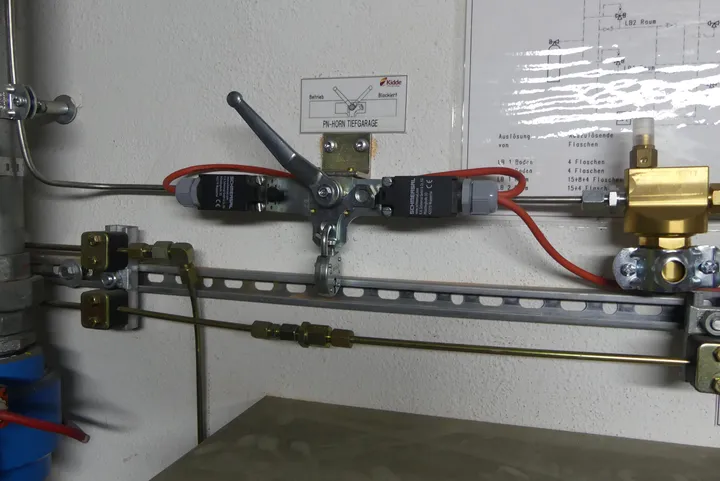

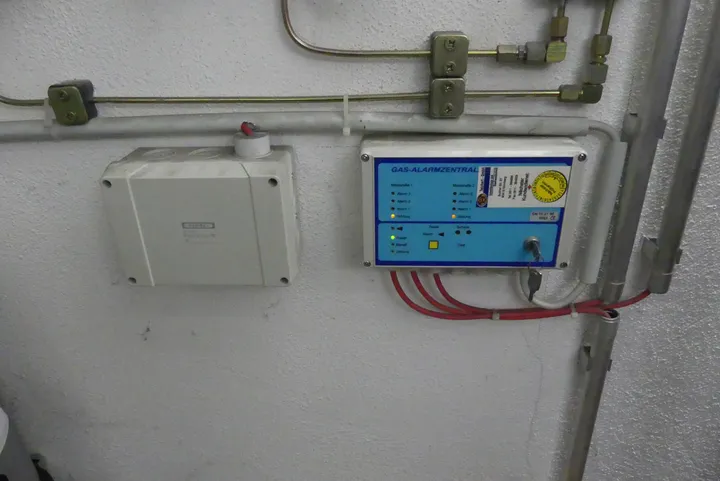

- Signalgeber: PN-Hörner (akustisch), Blitzleuchten (optisch)

Besondere Zulassungen oder Normen:
- Kidde-Anlagen sind üblicherweise VdS geprüft
- Konformität nach EN 12094 (CO₂-Auslösetechnik)

Installations- und Demontagehinweise:

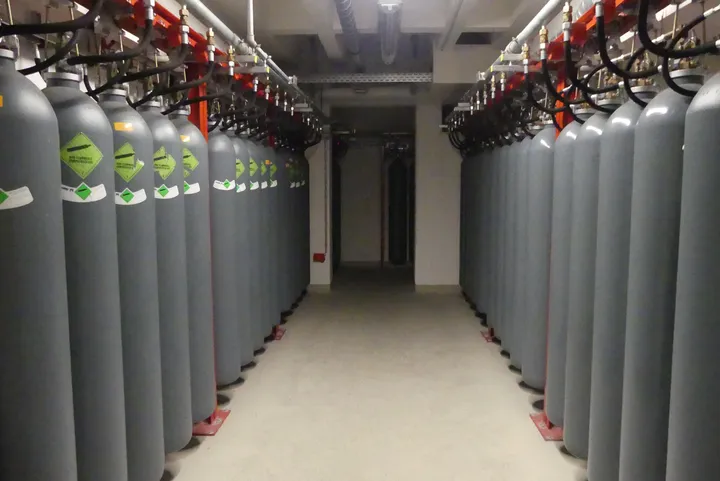

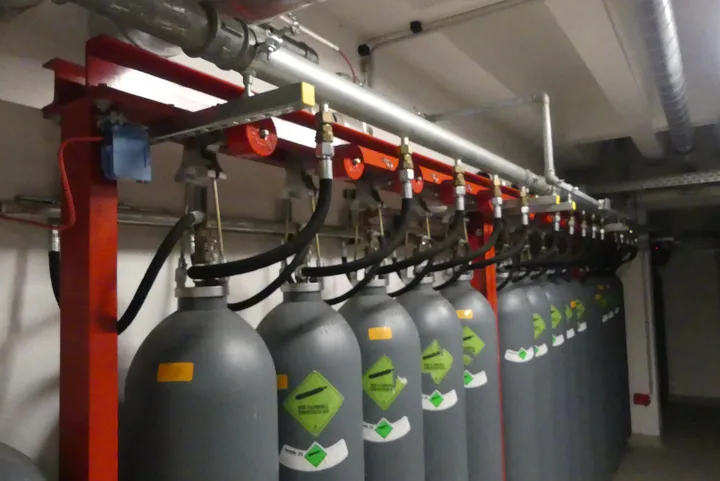

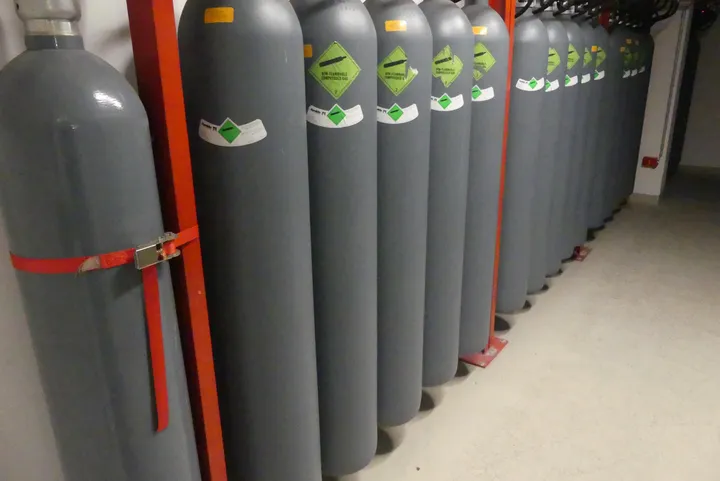

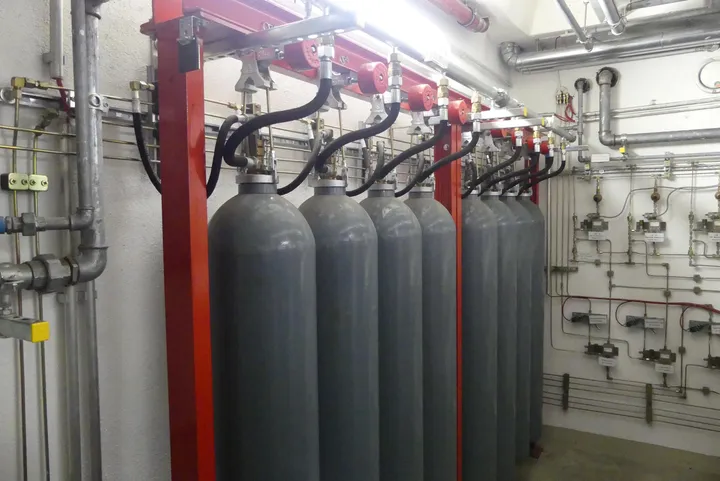

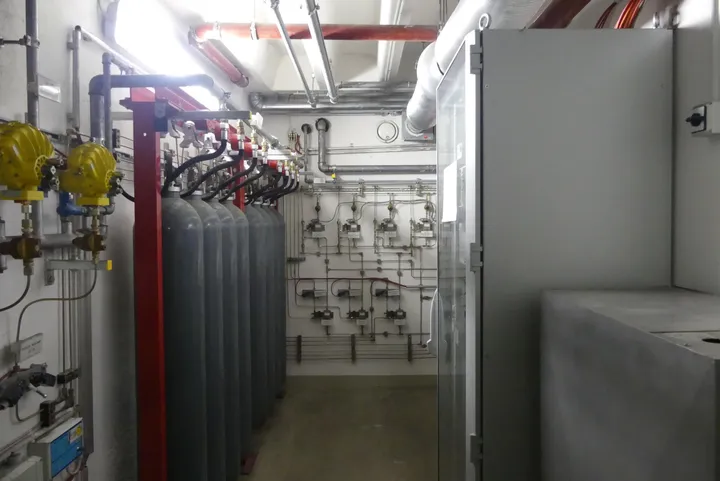

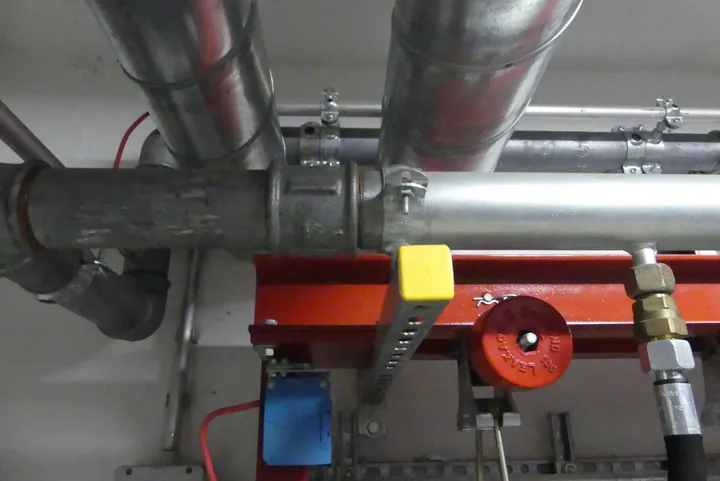

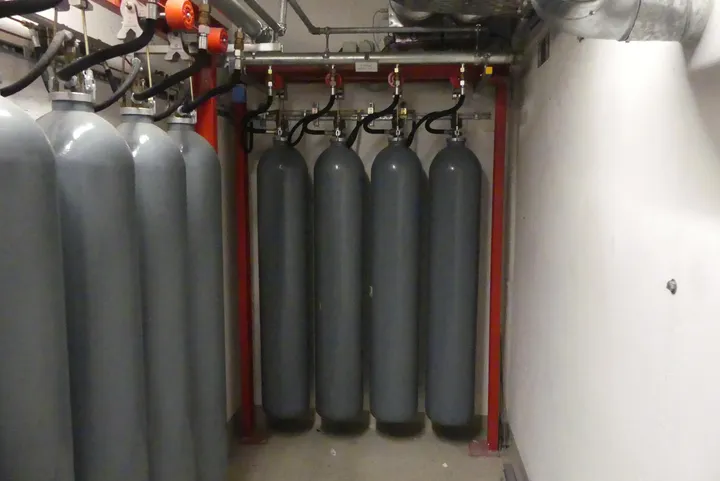

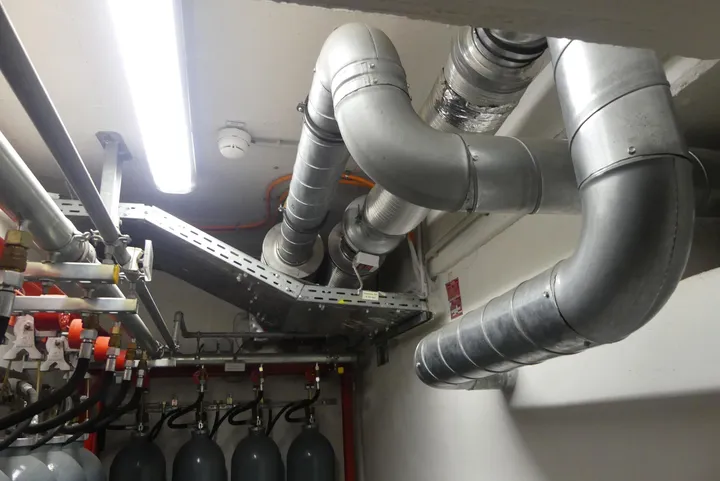

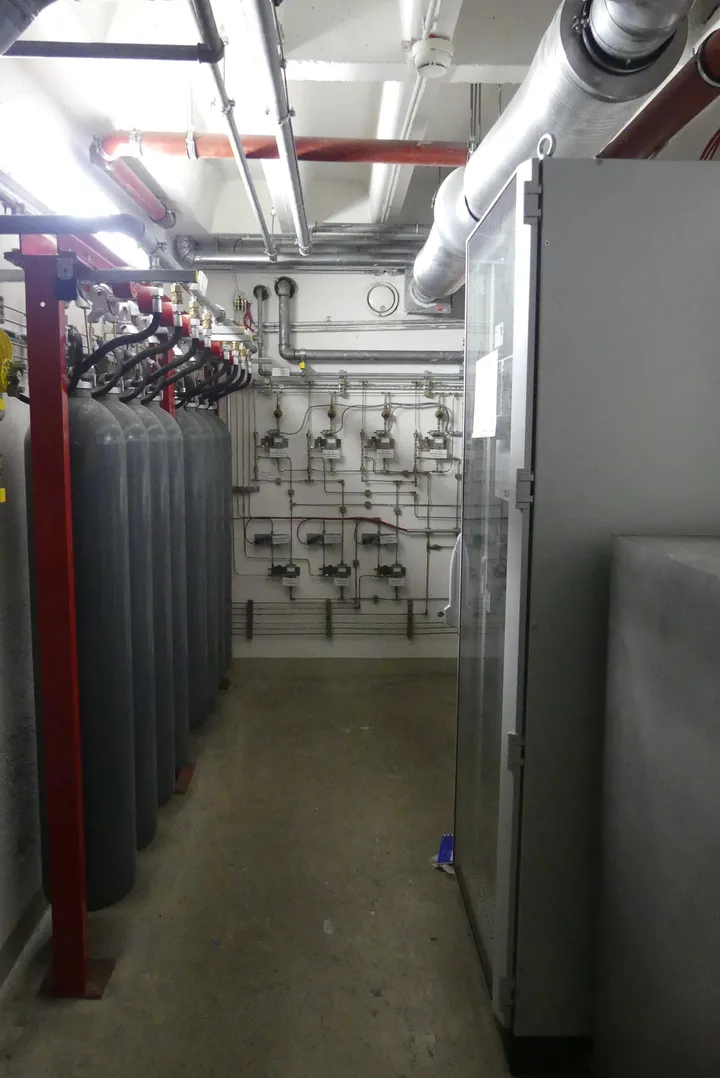

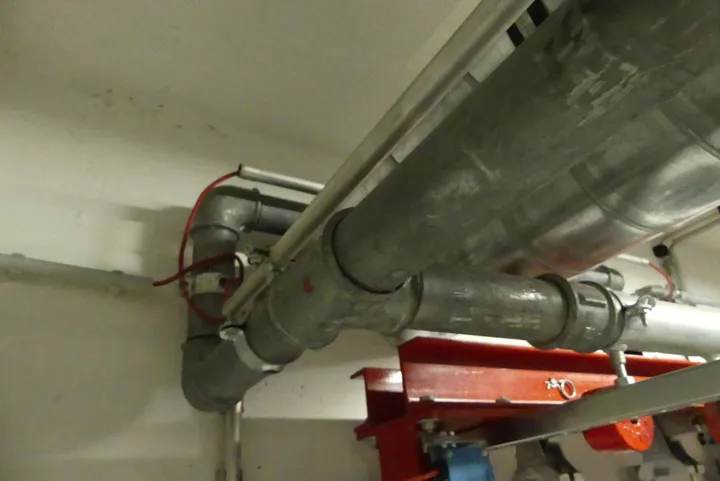

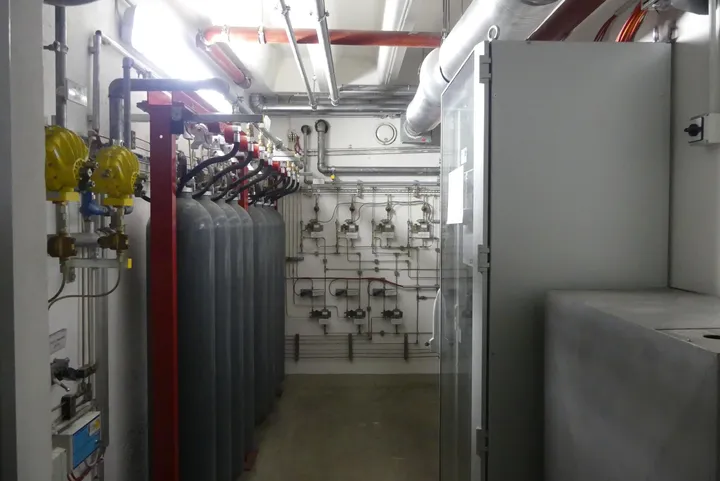

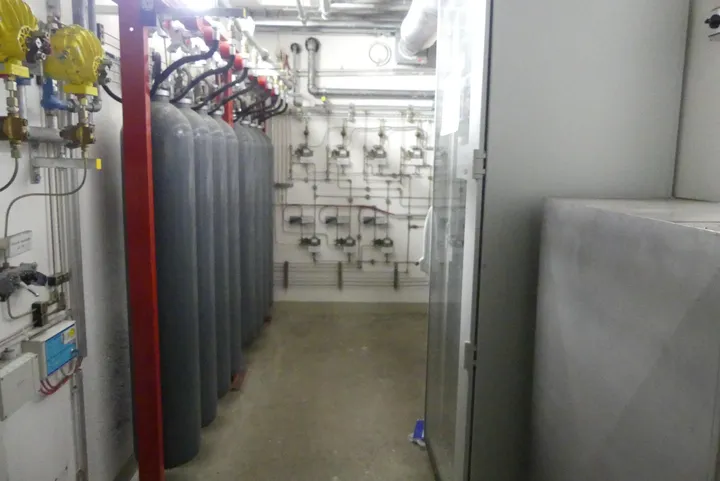

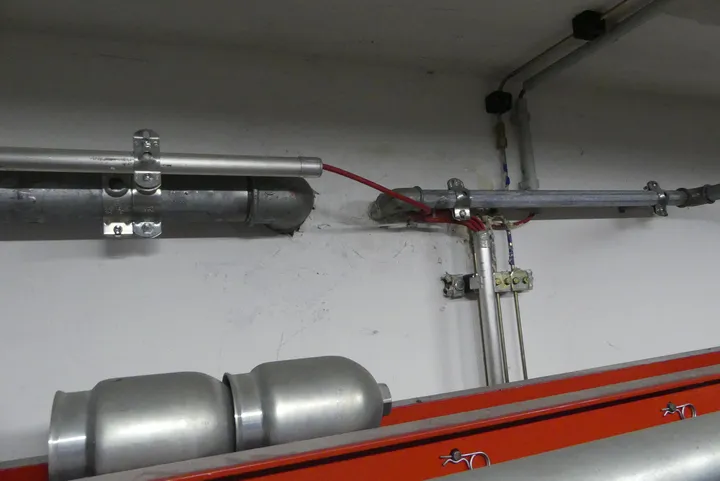

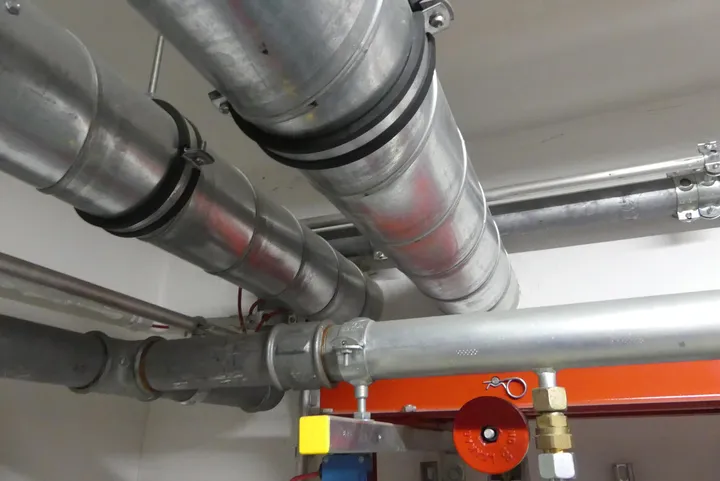

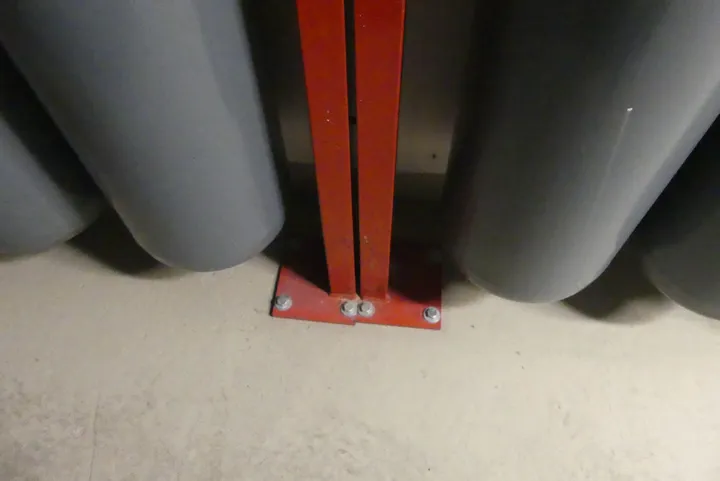

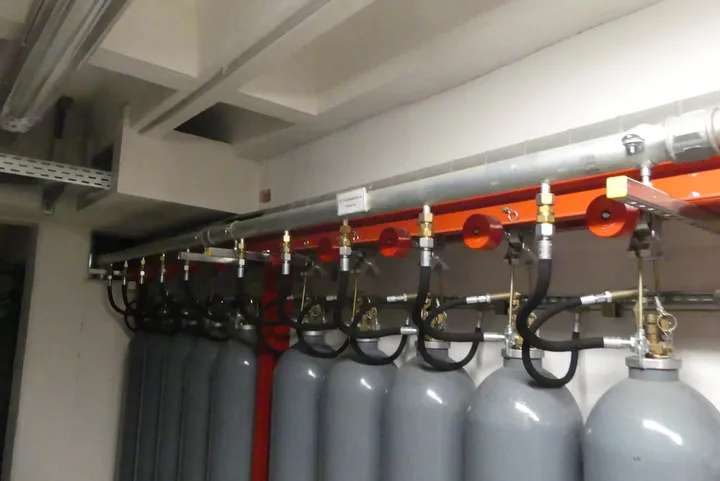

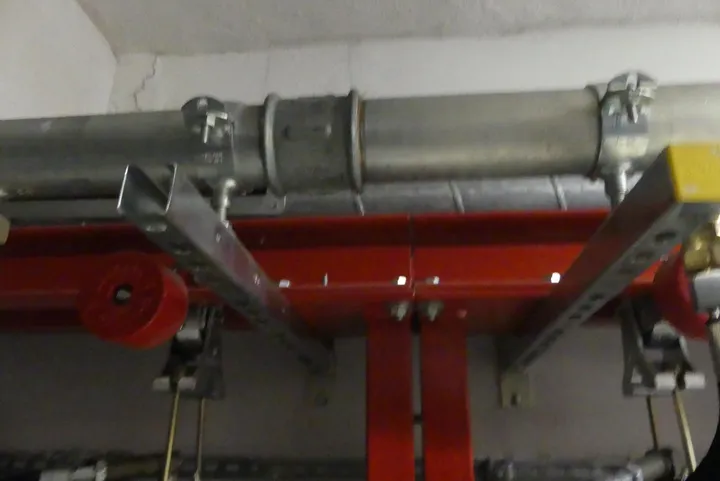

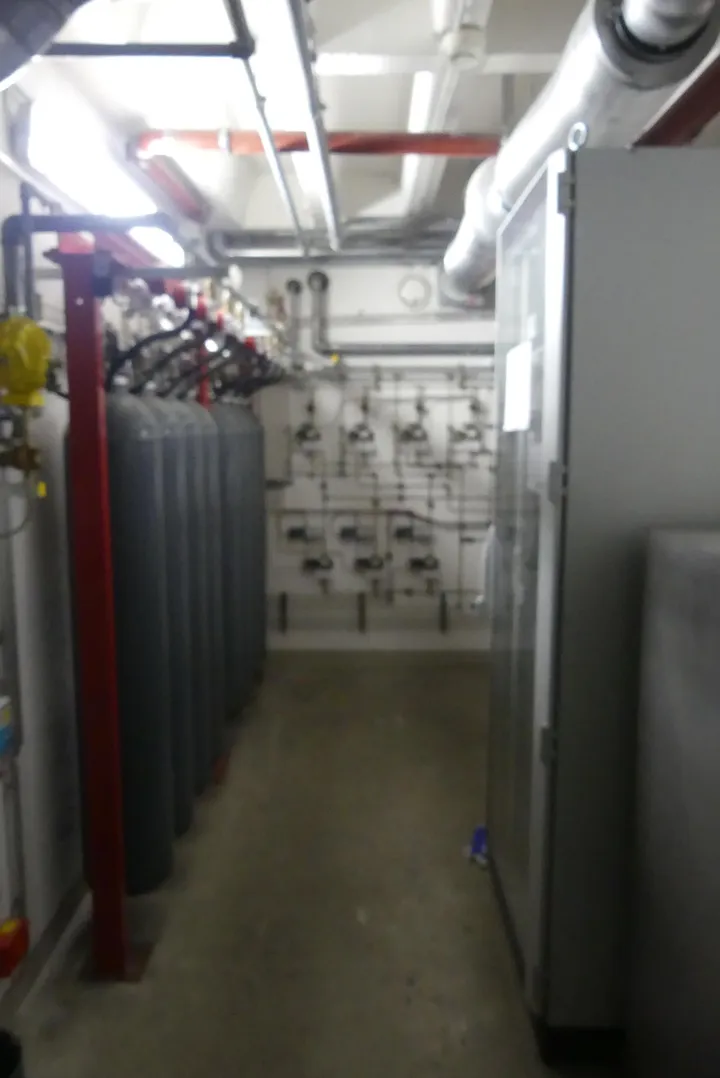

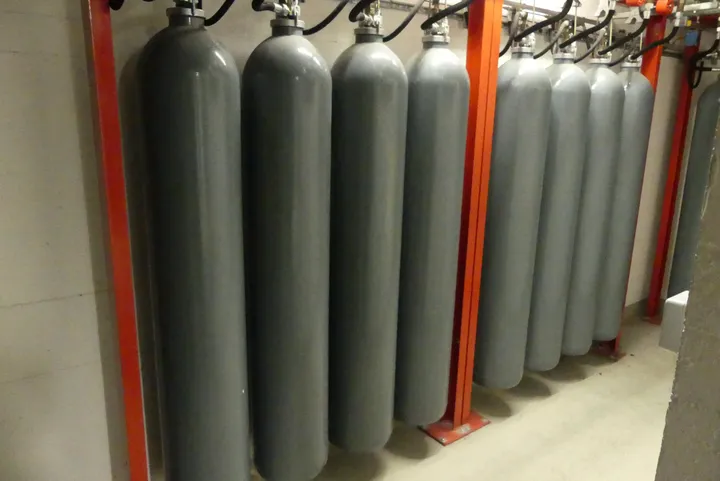

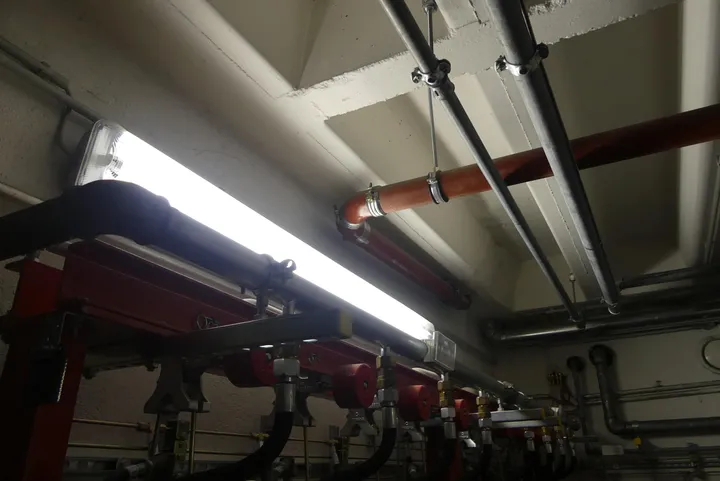

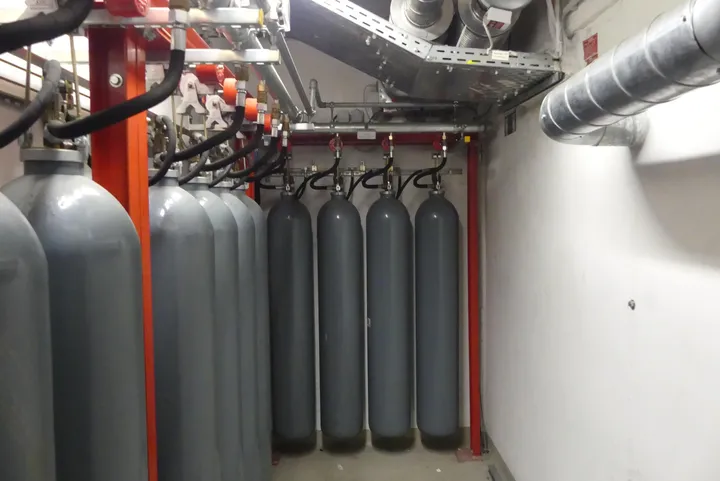

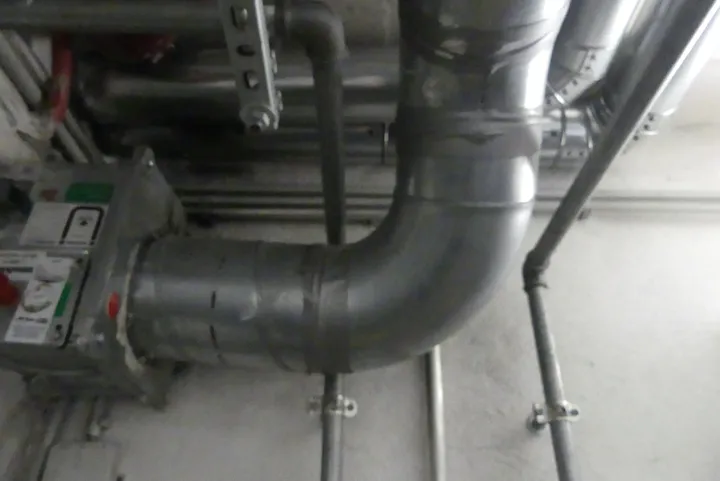

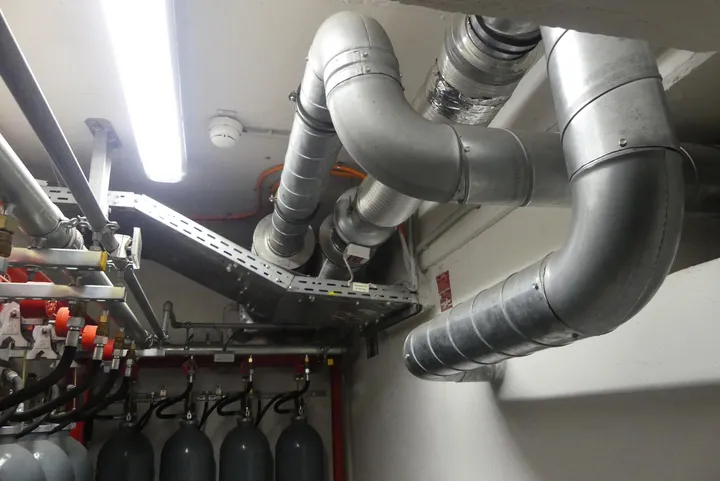

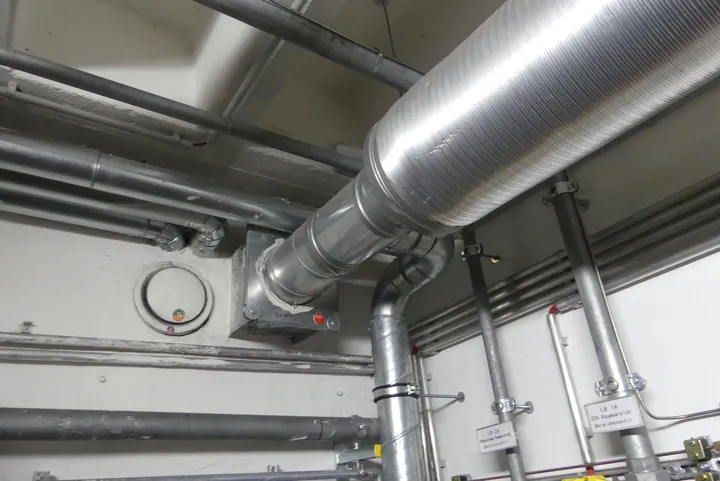

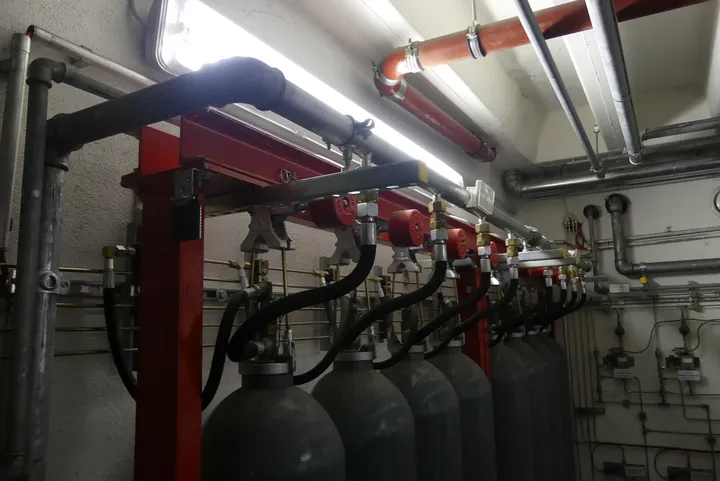

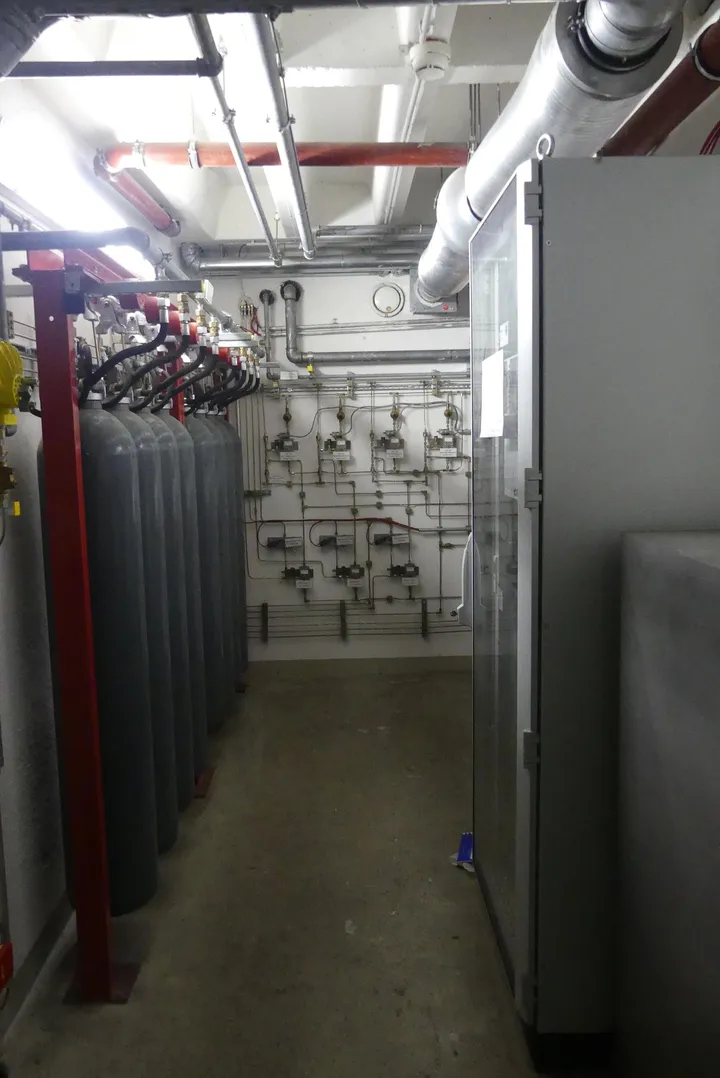

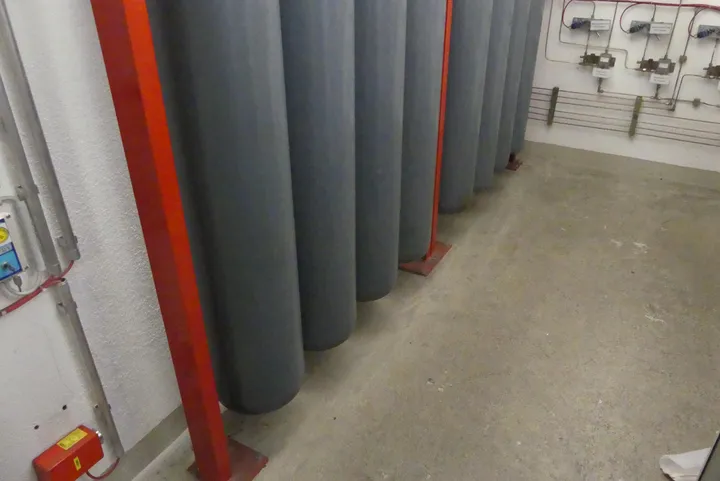

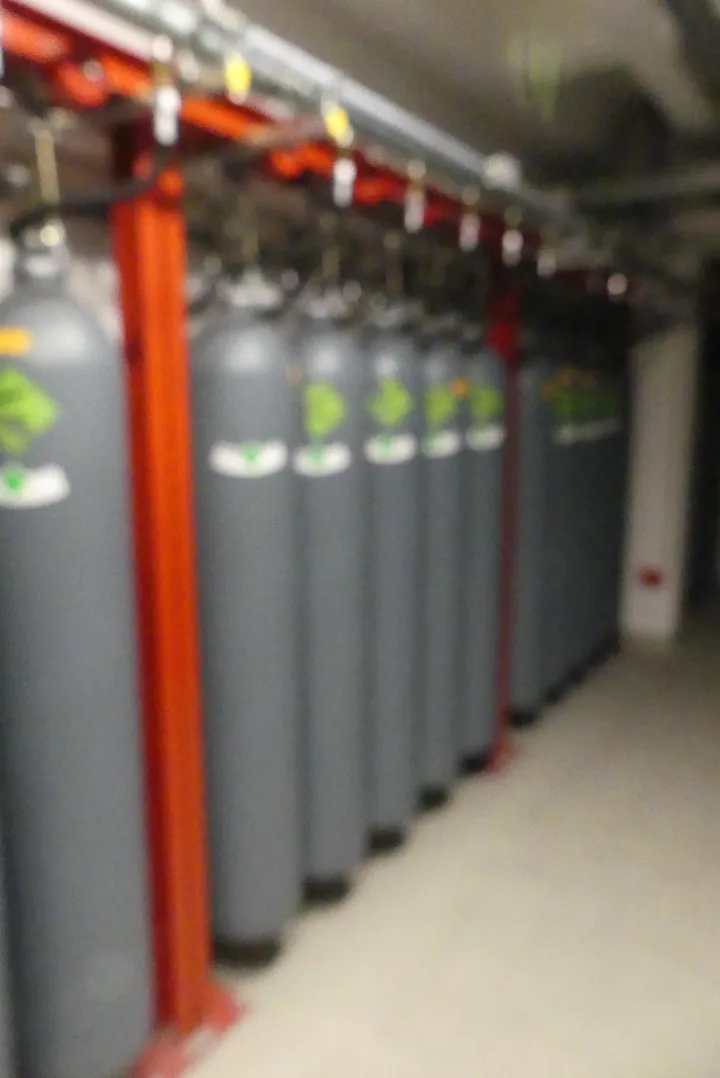

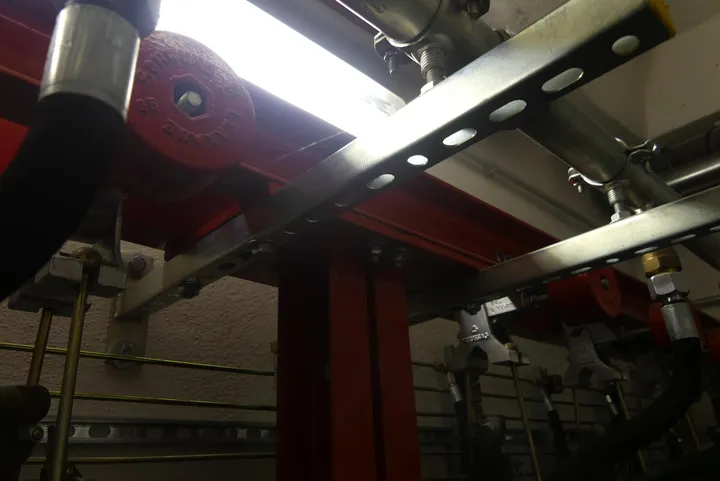

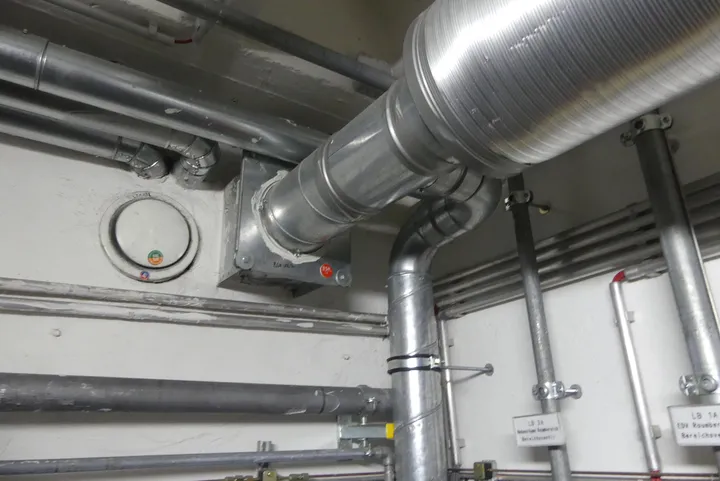

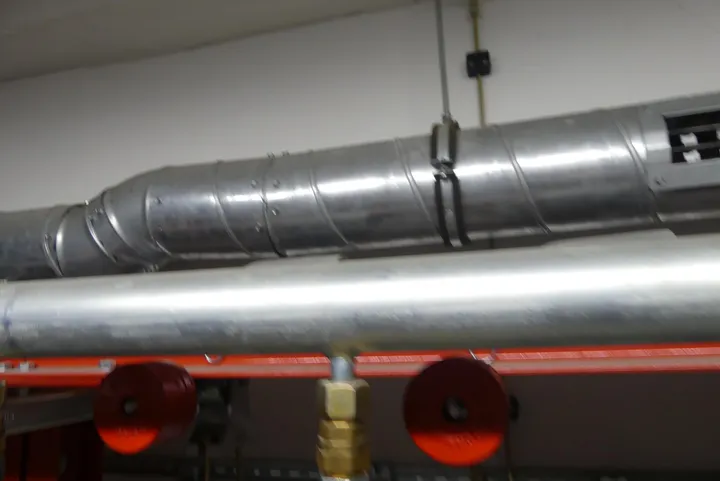

- Flaschenbatterie im Technikraum UG aufgestellt, Rohrnetz DN40–DN150
- Bereichsventile ermöglichen getrennte Demontage einzelner Schutzabschnitte


Wichtige Bedingung für Abholung & Demontage:
CO₂-Feuerlöschanlage darf ausschließlich durch fachkundige, autorisierte Personen demontiert und abgeholt werden. Die Terminplanung für Demontage und Verladung ist mit Restlos nach Zuschlagserteilung abzustimmen.
Die Anlage muss bis spätestens 30.09.2025 vollständig ausgebracht sein. Zugang zum Objekt ist täglich von 08:00 Uhr bis 16:00 Uhr möglich. Sie befindet sich im Untergeschoss und ist sowohl über eine Treppe im Innenbereich als auch ebenerdig über die Tiefgarage erreichbar.

Dabei sind folgende Punkte zwingend einzuhalten:
- Die Anlage ist vor Abbau ordnungsgemäß außer Betrieb zu nehmen und gegen versehentliche Auslösung zu sichern.

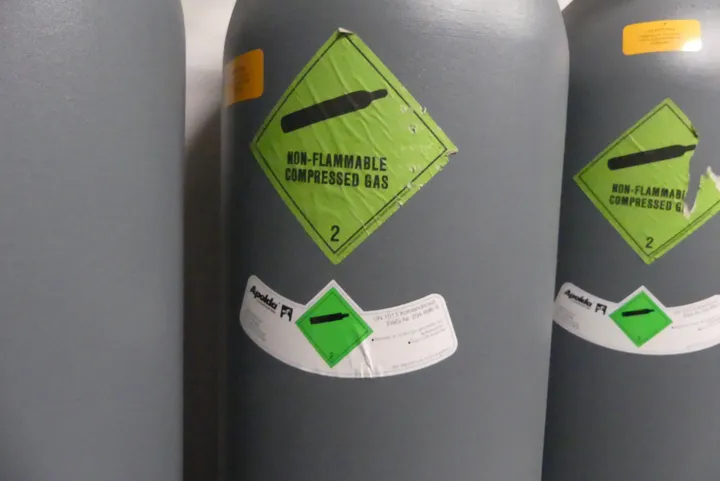

- Druckgasflaschen müssen sachgerecht entleert oder transportfähig gesichert werden, gemäß den zutreffenden Vorschriften.
- Es besteht eine erhebliche Erstickungsgefahr durch CO₂ – die Demontage ist nur bei ausreichender Belüftung durchzuführen.
- Sämtliche Maßnahmen sind entsprechend Herstellerangaben sowie geltenden rechtlichen Vorgaben (z. B. BetrSichV, TRBS, DGUV) und Umweltschutzauflagen durchzuführen.
- Eine Haftung für Ausbau, Transport oder spätere Nutzung wird ausdrücklich nicht übernommen.

wie abgebildet, Funktion ungeprüft, jedoch bis zuletzt im Einsatz
